На видео показан капитальный ремонт двигателя ВАЗ 2106 с интересными комментариями.

Головка цилиндров большинства бензиновых двигателей изготавливается из алюминиевого сплава. Алюминиевый сплав имеет преимущества в том, что он легче, чем чугун и обладает лучшими характеристиками теплопроводности, благодаря чему его легче охлаждать. Однако, он имеет некоторые недостатки, такие как легкая повреждаемость и более высокое тепловое расширение.

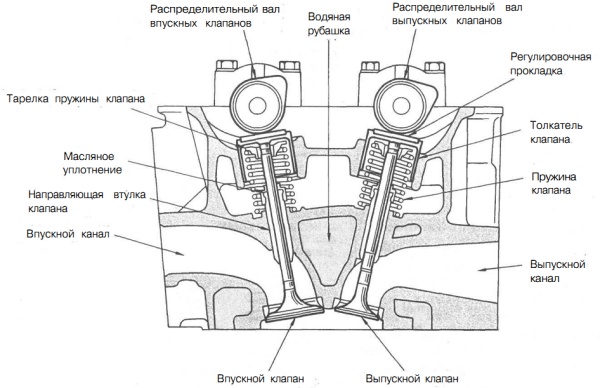

Рис. 1 - Устройство головки блока цилиндров.

Четырехтактный двигатель работает при последовательном чередовании постоянно повторяющихся тактов: 1) впуск, 2) сжатие, 3) рабочий ход и 4) выпуск.

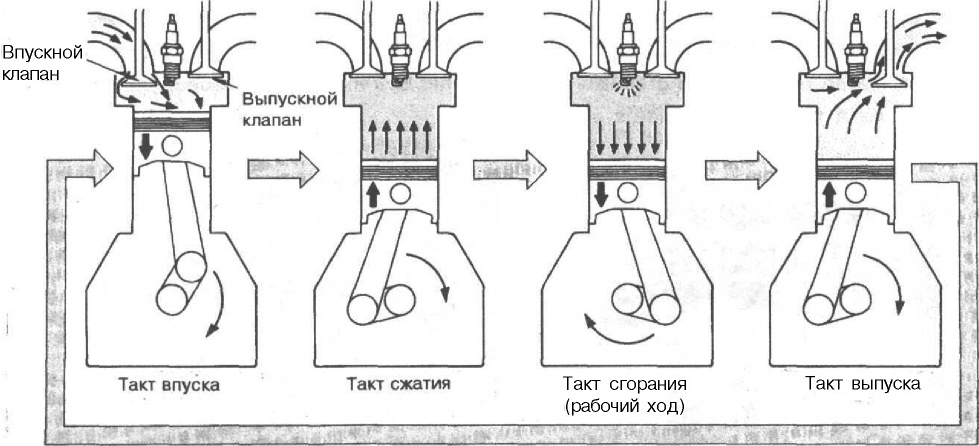

Рис. 1. Циклы работы бензиновых 4-тактных ДВС

Для того, чтобы двигатель устойчиво работал в широком диапазоне рабочих нагрузок, должны удовлетворяться три условия:

Высокое давление сжатия;

Правильно установленное опережение зажигания и мощная искра;

Хорошая горючая смесь.

Рис. 1 Расположение диагностического датчика кислорода в подкапотном пространстве автомобилей семейства LADA KALINA:

2 - диагностический датчик кислорода

Для снижения содержания углеводородов, окиси углерода и окислов азота в отработавших газах используется каталитический нейтрализатор. Нейтрализатор окисляет углеводороды и окись углерода, в результате чего они преобразуются в водяной пар и углекислый газ. Нейтрализатор также восстанавливает азот из окислов азота. Контроллер следит за окислительно-восстановительными свойствами нейтрализатора, анализируя сигнал диагностического датчика кислорода, установленного после нейтрализатора (рис. 1).

Наиболее эффективное снижение токсичности отработавших газов бензиновых двигателей достигается при массовом соотношении воздуха и топлива в смеси (14,5...14,6):1. Цанное соотношение называется стехиометрическим. При этом составе топливовоздушной смеси каталитический нейтрализатор наиболее эффективно снижает количество углеводородов, окиси углерода и окислов азота, выбрасываемых с отработавшими газами. Для оптимизации состава отработавших газов с целью достижения наибольшей эффективности работы нейтрализатора применяется управление топливоподачей по замкнутому контуру с обратной связью по наличию кислорода в отработавших газах.

Контроллер рассчитывает длительность импульса впрыска по таким параметрам, как массовый расход воздуха, частота вращения коленчатого вала, температура охлаждающей жидкости и т.д. Для корректировки расчетов длительности импульса впрыска используется информация о наличии кислорода в отработавших газах, которую выдает датчик кислорода.

УДК устанавливается на выпускном коллекторе (рис. 1,2). Его чувствительный элемент находится в потоке отработавших газов. УДК генерирует напряжение, изменяющееся в диапазоне 50...900 мВ. Это выходное напряжение зависит от наличия или отсутствия кислорода в отработавших газах и от температуры чувствительного элемента УДК.
